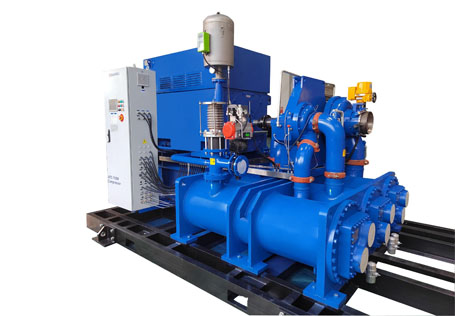

Hanbell ATC系列：
无油离心式空气压缩机
重要参数：
功率段：300～4500 kW
排气量：70～900 m?/min
工作压力：3.5~25 bar
1.表观美观风雅、整机噪音低、沉量轻。
2.自主研发机体 ，AGMA13级齿轮 ，确保了齿轮啮合和传动的高效靠得住。
3.进气系统选取高效过滤器 ，过滤精度达到1um。
4.管壳式冷却器 ，水走管程 ，气走壳程；内表表防腐处置 ，拥有高传热效能和高耐侵蚀性 ，冷却器芯能够互换 ，便于洗濯。
5.离心理专用光滑油 ，确保齿轮光滑；在线可切换过滤器 ，可不；还似。
6.选取进口进气导叶阀 ，能够提供更宽的调节领域 ，响应快率快和节造精度高 ，开度信号和现实开度误差幼 ，气流扰动幼 ，调节不变。
7.高效油雾风机：有效预防光滑油氧化 ，电动节造、便于检测 ，处置精度0.3μm。
8.西门子可编程节造器 ，可实时检测、节造并；せ椴槐淇康米〉脑诵 ，支持远程DCS ，RS485节造。
9.电气节造选取品牌电气元件 ，配置J9集团直营物联网 ，支持电脑或手机APP ，实现对空压机系统远程实时监控 ，轻松实现运行数据查问,故障预警 ，汗青信息存储等职能 ，全面把握空压机系统的运行情况 ，为您的空压机系统保驾护航。
技术参数表 | |||||||
| 系列 (Size) | 排气压力 (bar) | 电机功率 (kW) | 容积流量 (m3/min) | 表形尺寸 | 机距净量 (kg) | ||
| L(mm) | w(mm) | H(mm) | |||||
| ATC5400 | 3.5-10 | 300-500 | 70-90 | 3355 | 1870 | 2605 | 9500 |
| ATC7200 | 3.5-10 | 450-630 | 100-120 | 3355 | 1870 | 2605 | 11500 |
| ATC10000 | 3.5-12 | 500-1000 | 120-180 | 3800 | 1950 | 2650 | 12500 |
| ATC15000 | 3.5-16 | 800-1400 | 180-250 | 4200 | 2100 | 2650 | 13500 |
| ATC18000 | 3.5-16 | 1120-1600 | 250-300 | 4500 | 2300 | 2750 | 17800 |
| ATC21600 | 3.5-16 | 1250-2000 | 300-360 | 4600 | 2300 | 2750 | 19500 |
| ATC27600 | 3.5-16 | 1400-2500 | 350-460 | 5500 | 2650 | 2860 | 22100 |
| ATC33000 | 3.5-25 | 1800-3150 | 430-550 | 7100 | 3750 | 3280 | 37500 |
| ATC54000 | 3.5-25 | 2000-4500 | 530-900 | 8230 | 3350 | 3380 | 42500 |
1.尺度电压：380V ，6kV ，10kV三相 ，50HZ。 2.本公司持有所有规范之设计批改权势 ，最终规格依机械实体为基准。 | |||||||
